ODM耐圧防爆モーター低電圧の防爆IP55保護

低電圧の耐圧防爆三相非同期モーター

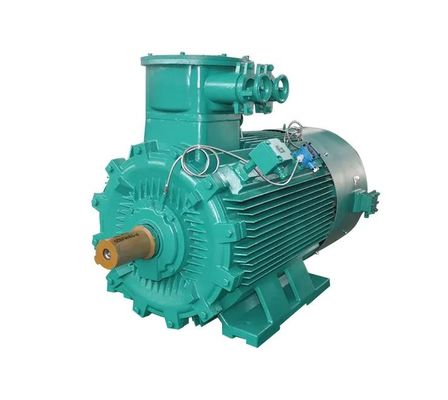

YBX3シリーズ高性能および高圧防爆三相非同期モーターは十分に囲まれている、発達し、リスのカゴ高性能防爆三相非同期モーターは私達の会社によって設計されている。

防爆「前の」dモーターは一種の耐圧防爆モーターの形態、主義でしたり正常運営の装置、火花、耐圧防爆エンクロージャの高温か危ない部分のアークを作り出すかもしれないである防爆売の外で有害な変形なしで内部圧力に抗内部ガスの炎を保証できる

ボディがギャップによって広がるとき、貝の外のガスを爆発させる十分ではない。

1つはこの一連のモーターの実施の標準次のとおりである:GB755-2008 「回転モーター分担および性能」GB/T 1032-2012 「三相非同期モーター テスト方法」GB 3836.1-2010"爆発性の環境のパート1:装置のパス

電気機器の3分類

炭鉱以外の爆発性のガスの環境のためのクラス1の電気機器。11のタイプの電気機器の分類変更:

IlのクラスA:代表的なガスはメタンである。

I1クラスB:代表的なガスはエチレンである。

llのクラスC:代表的なガスは水素およびethylガスである。

4. 異なった温度のグループに相当する最高の表面温度は表1で示されている:

表1

使用のための条件

GB 3836.2-2010"爆発性の環境のパート２:防爆によって

エンクロージャ「dによって」保護される装置

JB /T12305.1-2015の「高性能の高圧の防爆三相別

ステップ・モータ--技術的な条件--パート1:YBX3シリーズ高性能および高圧防爆三相非同期モーター（フレーム サイズ355~630）

JB /T12306.1-2015 「10kVの高性能の高圧防爆三相非同期モーター技術的な状態のパート1:YBX3シリーズ（10KV）高性能の高圧防爆三相非同期モーター（ページ枠番号

400 |630）」

GB-30254-203 「高圧三相おりの誘導電動機のエネルギー効率限界そしてエネルギー効率のレベル」の

GB/T 4942.1-2006 （1EC60034-5:回転モーターの全構造のための2000年の）保護クラス（IPコード）

の以上のモーター56mmのシャフト中心高さのGB10068-2008 （1EC60034-141996）機械振動--振動の測定、評価および測定

限界

回転モーターからの騒音の決定のためのGB/T 100691-2006の方法そして限界--パート1:回転モーター（否定的なISO1680-1.1986）からの騒音の決定のための方法

GB 10069.3-2008 （1EC60034-9）の回転モーター--騒音の決定--方法および限界--パート3:騒音限界

GB /T1993 「回転モーター冷却方法」

GB/T 4772.1-1999 （1EC60072.1:1990年の）回転モーター--次元および出力電力クラス--パート1:基盤56に400およびフランジ55に1080

GB/T 4772.2-1999 （IEC60072.2:1990年の）回転モーター--次元および出力電力クラス--パート２:ページ枠番号

355~1000およびフランジ第1180~2360

GB 1971-2006年（IEC60034-8:2002年、IDT）回転式モーター ライン エンド・マークおよび回転方向

2耐圧防爆主義

温度のグループ

モーター表面の最大許容表面温度（℃） 2つの利点

1高性能および省エネ

この一連のモーターの効率はGB-30254-2013 「顧客の作動効率を改善できる高圧三相おりの誘導電動機のエネルギー効率限界にそしてエネルギー効率の等級」の合致する。

高性能モーターの実質の感覚のための効率の条件は、非常に改善することができる

100kw4棒6kVモーター（レベル1のエネルギー効率の価値95.7%レベル96.4%のエネルギー効率の価値8000h年次操作）によって計算される

レベル1のエネルギー効率の年次パワー消費量:

PIl = 1000/0.957 * 8000の= 8359457 KWH

レベル1のエネルギー効率の年次パワー消費量:

PI = 1000/0.964 * 8000の= 8298755 KWH

年次省エネ:P = PI1-PI =60702KWH

年次節電は上記の計算、YBX3シリーズ1000kWモーターの選択からである60702kWh、省エネの効果である非常に明らか同様に見ることができる。

2. 最大限に活用された電磁石の設計

この一連のモーターはベストを達成するために最適化の設計のフル レンジ、モーター性能の電磁石の性能、暖房および機械圧力および変形および電磁石の最適化の設計、構造のサイズ、空隙、溝適合および溝の形分析するのに有限要素法を使用する。

3絶縁材システム

この一連のモーターはいろいろな性能をである包括的に改良された絶縁材システム、電圧特徴、温度の特徴、曲がる強さ、絶縁破壊電圧ずっとテスト使用する

従って、絶縁材の性能は信頼でき、機械類は強い

高度、強いmoisture-proof能力。

高力フレームの構造

エンジンの基盤および端カバーは高力灰色の鋳鉄から成っている、またはより粗いオペレーティング環境に合わせるのに延性がある鋳鉄が使用することができる。有限な要素分析は、投げる技術およびフレームに高力および剛さがある一緒に進め、よく構造防爆の条件を満たすことができることを保障するために厳密な質管理を。

5高い発電密度

電磁石の設計、高度の製造のエの芸術の最適化によるこの直巻電動機は、慣習的なモーターの同じ座席番号に高い発電密度があるより、物質的な利用の比率を改善する。

III.使用の規模

この一連のモーターはGB3836.1-2010爆発性の環境の部Iの関連した規則に従って高性能および省エネの高圧防爆三相非同期モーターに製造される:装置およびGB 3836.2-2010の爆発性の環境の部IIのための一般要求事項:防爆貝「dによって」保護される装置。耐圧防爆印は前のdIl T4 GB、前のdIl BT4である

SDは残っている

コラムの構成。

例:YBX3

5002-4 （W）

第2鉄心、4本の棒、シャフトの中心が高い500mmである屋内ことを示すWの屋外のタイプは省略することができる。

シリーズ コード:

三相非同期モーターのためのY、

3つは第3設計を示す

Bは防爆、高性能のためのXを意味する、

5耐圧防爆印の記述

GB /T3836.1-2010の爆発性の環境のパート1に従って:装置のための一般要求事項は記号の前の、耐圧防爆タイプ、クラスの記号、最高の表面温度、装置の保護レベルおよび保護クラスから、耐圧防爆印成っている。

例:E d1BI4 GB IP54

保護レベルは1P54である

装置保護レベルGB

モーター リングのための最高の表面温度の温度のグループT4のクラスの記号

環境の部門のレベル

モーター耐圧防爆タイプは電気機器が1つ以上の標準に合致することを示す防爆耐圧防爆印である

1つの耐圧防爆タイプ

前dllはT4 GBクラスIl A、温度のグループT1、T2、T3およびT4の爆発的混合がある工場のために適している。

前のdIl B T4 GBは植物I1のクラスB、温度のグループT1、T2、T3およびT4爆発的混合の存在の環境のために適している。

必要性に従って、それはまた前のdIl CT4 GBのCが滑り軸受を使用しない注意しない1つのクラスに作ることができる。必要ならば別に相談しなさい。

この一連のモーターは爆発的混合が石油、化学薬品、鋼鉄および他の企業にある危ない場所で広く利用されている、ファン、圧縮機、水ポンプ、粉砕機およびベルト・コンベヤーのようなさまざまな機械設備を運転するために。大きい慣性ファン、石炭の製造所、圧延機、ウィンチ、酸の空腹の救助、ベルト・コンベヤーおよび他の機械類が付いているモーターはモーターの特別な設計に基礎として命令した場合、提供する関連した技術的な変数を、技術的な一致に署名するべきである

安全な、信頼できる自動車両oを保障するため

振動モーターの正常運営の基本的な状態:高度は1000Moを超過しない
